Imagem kV-CBCT integrada ao gantry, com aquisição bidimensional e tridimensional no próprio isocentro. O painel portal de silício amorfo confirma o posicionamento do paciente e permite dosimetria das técnicas rotacionais.

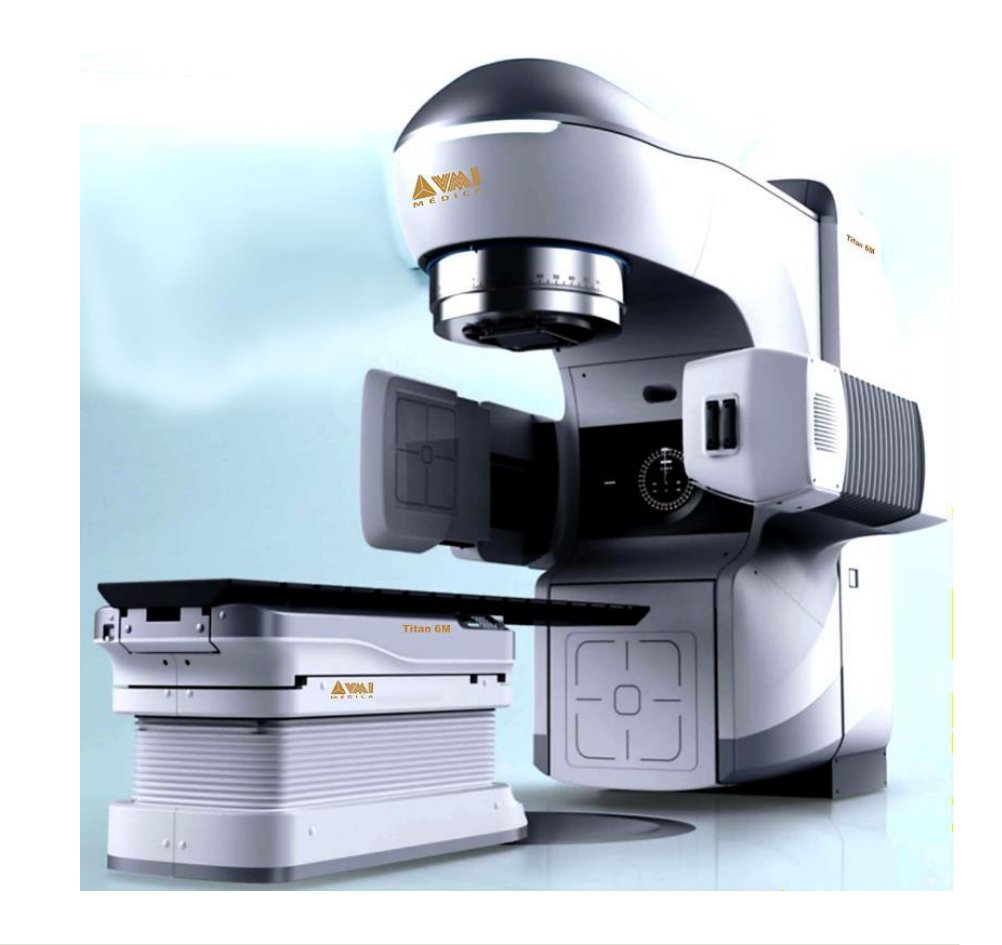

Acelerador LinearTITAN6M
Radioterapia de precisão com engenharia, fabricação e assistência técnica brasileiras.
Indústria Brasileira
Registro Anvisa
A Plataforma
A precisão que o tratamento exige. A previsibilidade que o serviço precisa.
6MV
FEIXE FF e FFF
1200MU/min
TAXA DE DOSE NO MODO FFF
120lâminas
60 PARES - 05 MM AO CENTRO
±0,7%
REPRODUTIBILIDADE DA DOSE
O Titan 6M entrega radioterapia conformada e modulada com a consistência de uma plataforma industrial: feixe de 6 MV com e sem filtro aplanador, colimador de 120 lâminas e imagem kV-CBCT integrada ao gantry.
Cada componente foi especificado para a rotina de um serviço de alto volume — e para ser mantido por uma estrutura de assistência técnica instalada no país.
Três Compromissos
O que sustenta um serviço de radioterapia.
02
Tratar
Sete modalidades na mesma plataforma, do tratamento conformado à radiocirurgia estereotáxica. O modo sem filtro aplanador entrega 1200 MU/min, encurtando o tempo de feixe nas sessões hipofracionadas.
03
Sustentar
Projeto e fabricação em parque industrial próprio, elegibilidade a financiamento nacional e assistência técnica local: a disponibilidade do equipamento tratada como requisito clínico, não como promessa comercial.
Visualizar
Ver com precisão antes de tratar.

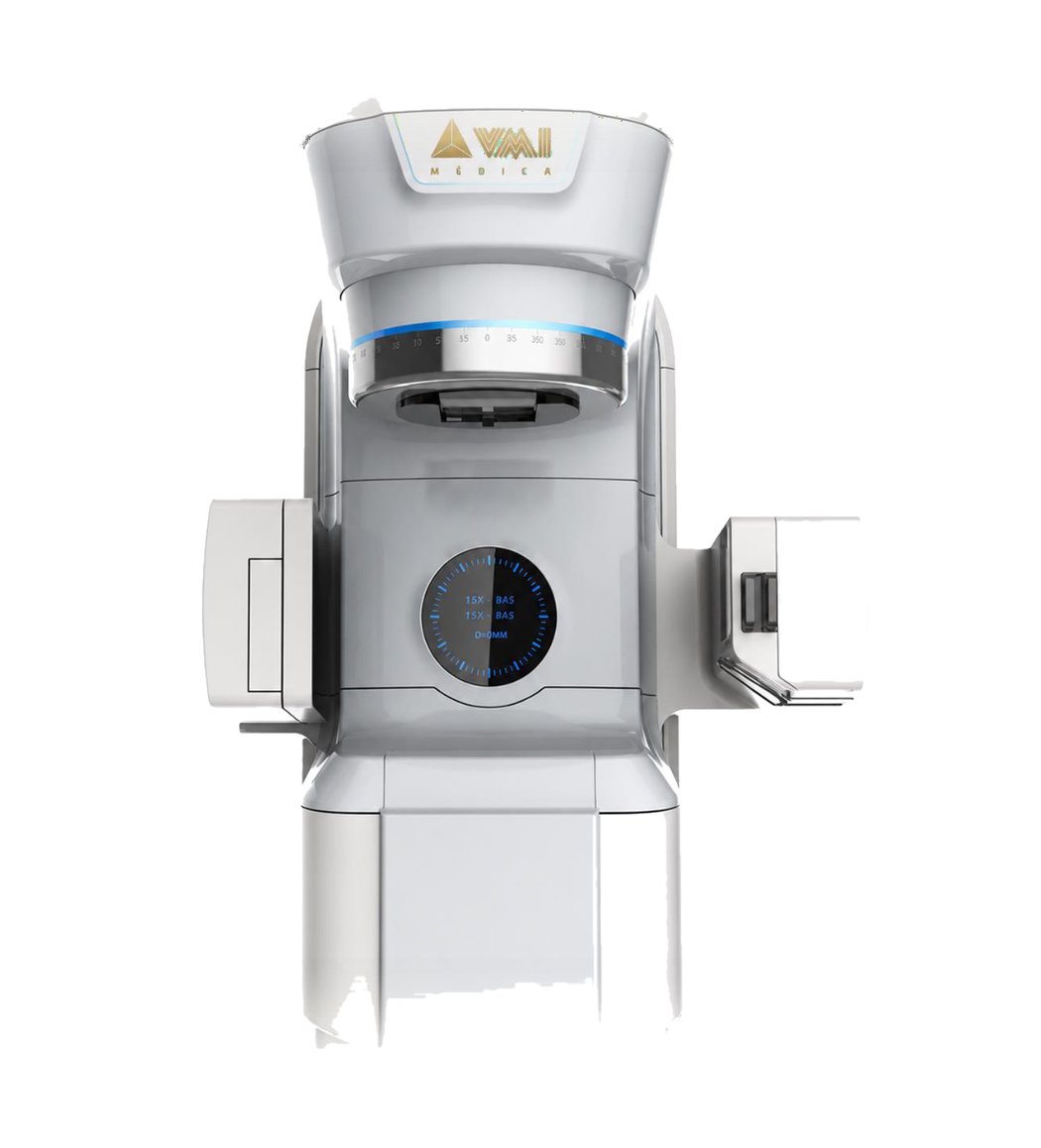

O sistema de imagem guiada por raios X é integrado ao gantry e acompanha o fluxo de tratamento. A aquisição em kV reconstrói o volume do paciente em 3D no próprio isocentro, confirmando o posicionamento diário e reduzindo a margem de erro geométrico.
Detector
Painel plano de silício amorfo, área de 41 × 41 cm
Resolução
1024 × 1024 px · pixel de 400 µm · até 15 quadros por segundo
Gerador
Potência máxima de 50 kW · 50–150 kV · 10–500 mA
Foco e SID
Ponto focal 0,4 / 0,8 mm · distância foco-detector de 1400 mm
EPID
Imagem portal 2D para verificação de posicionamento e dosimetria rotacional
A confirmação volumétrica no próprio isocentro reduz a margem geométrica — e margem, na prática, e dose depositada em tecido sadio.
Tratar

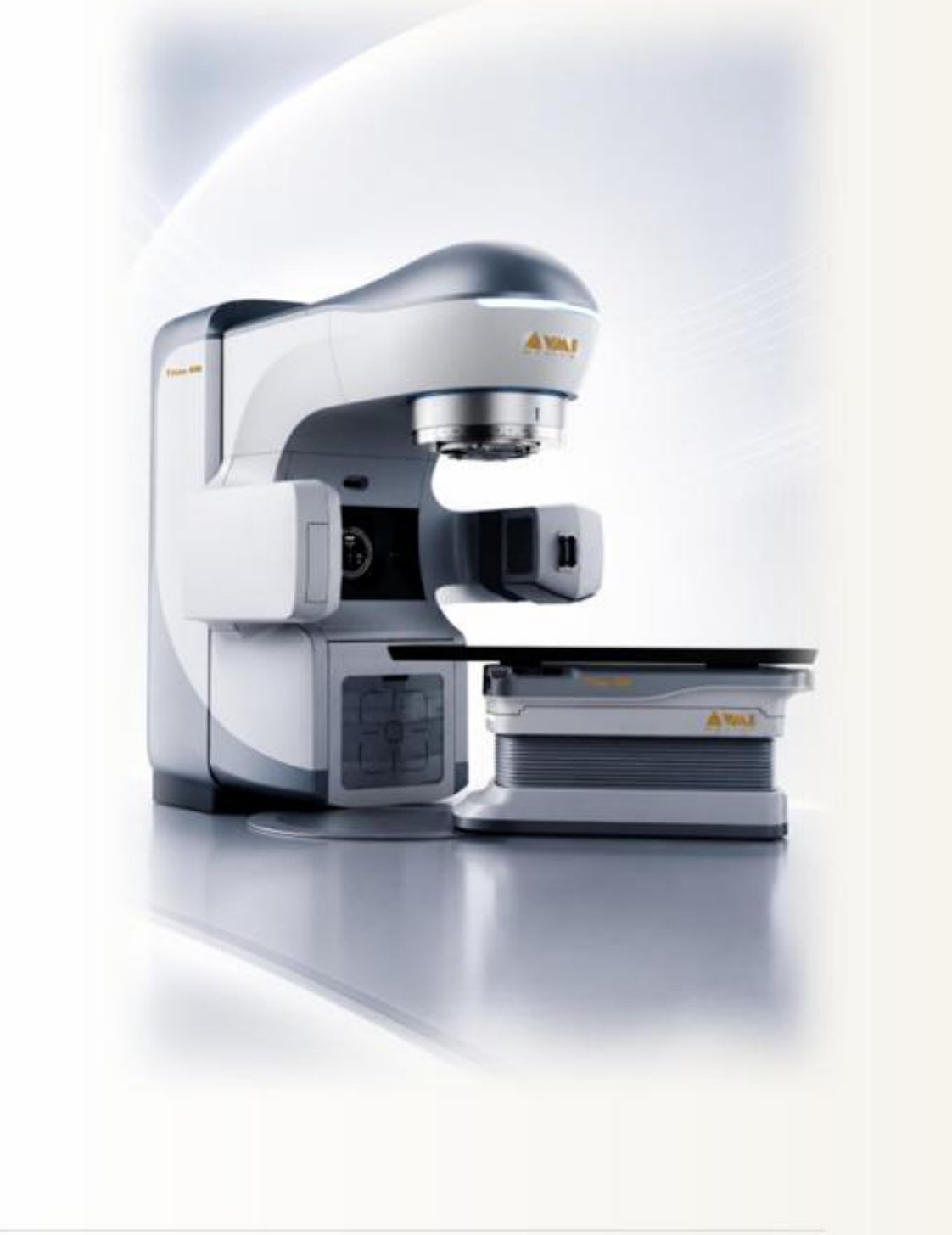

Sete modalidades.Uma plataforma.
Do tratamento conformado à radiocirurgia estereotáxica, o Titan 6M cobre o espectro de indicações com o mesmo console e o mesmo fluxo de trabalho — o que encurta o treinamento da equipe e amplia a agenda do serviço.
3D-CRT
IMRT
VMAT
IGRT
SRS
SBRT
Corpo Inteiro
600MU/min
6 MV COM FILTRO APLANADOR
1200MU/min
6 MV FFF — SEM FILTRO
Linearidade de 1 % ou 1 MU para doses acumuladas entre 10 e 999 MU; reprodutibilidade dosimétrica de ±0,7 % ou 1 MU, o que for maior.
Um só console e um só fluxo para todas as indicações: menos treinamento, mais agenda disponível.
Conformar

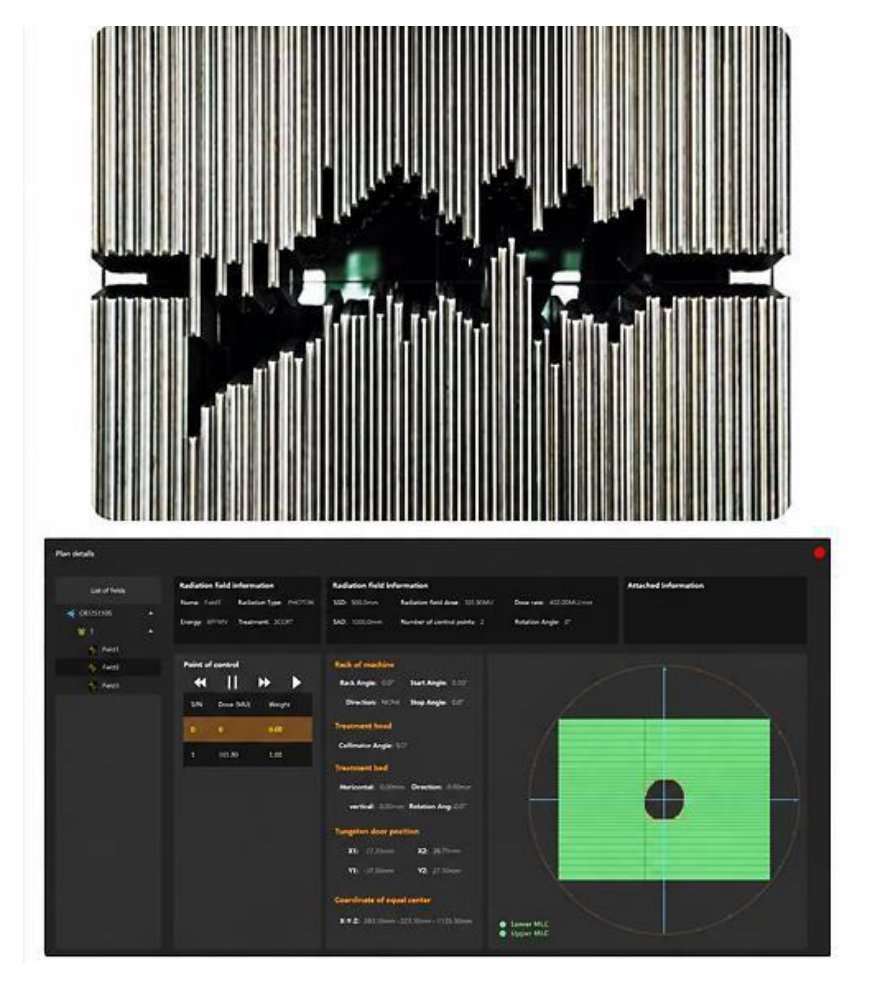

120 lâminaspara esculpir o feixe.
O colimador multilâminas conforma dinamicamente o campo à geometria do alvo, com maior resolução ao centro — onde a conformação mais importa. As quatro JAWs movem-se de forma independente, permitindo campos simétricos e assimétricos e a proteção dos órgãos de risco adjacentes.
Colimador
MLC120 — 120 lâminas em 60 pares · altura de lâmina de 7 cm
Largura Projetada
30 pares de 5 mm ao centro · 20 pares de 7,5 mm · 10 pares de 10 mm
Campo
JAWs de 0,5 × 0,5 cm a 40 × 40 cm · cobertura do MLC de 36 × 40 cm
Assimetria
JAWs superiores ultrapassam o centro em até 10 cm; inferiores, em até 2 cm
Velocidade e Rotação
Lâmina a partir de 30 mm/s · colimador ±95°, curso de 180°, precisão ±1°
Conformar bem o feixe e, sobretudo, poupar o que está ao redor do alvo.
Posicionar
Geometria estável,repetição confiável.
A reprodutibilidade do setup é o que separa um plano bem calculado de um tratamento bem entregue. Gantry, colimador e mesa operam com precisão angular e linear verificáveis a cada sessão.
Gantry
Rotação de 0° a ±185° · velocidade de 1 rpm (6°/s) · precisão de ±1°
Mesa — Vertical
mín. 80 cm, movimentação contínua com velocidade variável
Mesa — Eixos
Longitudinal mín. 90 cm · lateral mín. ±24 cm · rotação isocêntrica de ±95°
Precisão
1 mm nos movimentos vertical, lateral e longitudinal
Tampo
Largura de 50 cm e comprimento de 200 cm · deflexão máx. 5 mm no isocentro
O que se planeja no sistema precisa se repetir na mesa, sessão após sessão.
Curso Angular do Gantry
Rotina Clínica
A rotina é overdadeiro teste.
Console dedicado, verificação de desempenho do sistema e um envelope operacional claramente definido — para que a equipe se concentre no paciente, e não no equipamento.
Console Ofertado
Intel i5 · 24 GB de RAM · SSD de 1 TB · monitor colorido de 19" ou maior
Ambiente
15–30 °C · umidade de 30–65 % · pressão de 70–106 kPa
Refrigeração
Água destilada ou deionizada a 30 ± 0,5 °C · gás isolante SF6
Disponibilidade não um número de catálogo: é o resultado de operação simples e manutenção próxima.
Especificações Técnicas
Titan 6M em números.
Conforme manual do usuário MAN.07.09.047Feixe e Dose
Tipo de radiaçãoRaios X de alta energia
Energia6 MV e 6 MV FFF
Taxa de dose600 MU/min · 1200 MU/min no modo FFF
Linearidade1 % ou 1 MU entre 10 e 999 MU
Reprodutibilidade±0,7 % ou 1 MU, o que for maior
Técnicas
Modalidades3D-CRT · IMRT · VMAT · IGRT · SRS · SBRT · corpo inteiro
Conformação do Feixe
MLC120120 lâminas · 60 pares · altura de 7 cm · a partir de 30 mm/s
Largura projetada30 pares de 5 mm · 20 de 7,5 mm · 10 de 10 mm (no isocentro)
CampoJAWs 0,5 × 0,5 a 40 × 40 cm · MLC 36 × 40 cm
ColimadorRotação ±95° · precisão ±1°
Distância normal100 cm (isocentro)
Ambiente de Operação
Temperatura15–30 °C
Umidade / pressão30–65 % · 70–106 kPa
RefrigeraçãoÁgua destilada ou deionizada a 30 ± 0,5 °C
Gás isolanteSF6, limpo e seco
Imagem Guiada
kV-CBCTIntegrado ao gantry · aquisição 2D e 3D
DetectorSilício amorfo 41 × 41 cm · 1024 × 1024 px · 400 µm · 15 fps
Gerador50 kW · 50–150 kV · 10–500 mA
Foco / SID0,4 / 0,8 mm · 1400 mm
EPIDImagem portal 2D e dosimetria rotacional
Movimentos
Gantry0° a ±185° · 1 rpm (6°/s) · ±1°
MesaVertical mín. 80 cm · longitudinal mín. 90 cm · lateral mín. ±24 cm
Precisão1 mm nos três eixos · rotação isocêntrica ±95°
Tampo50 × 200 cm · deflexão máx. 5 mm no isocentro
Console — Configuração Ofertada
SistemaIntel i5 · 24 GB RAM · SSD 1 TB · monitor de 19" ou maior · Windows 10
Mínimo do manual8 GB de RAM · 500 GB SSD · display de 19" ou maior
Transporte e Armazenamento
Temperatura−40 a 55 °C no transporte · −25 a 55 °C no armazenamento
UmidadeMáx. 95 % no transporte · máx. 65 % no armazenamento
Pressão50–106 kPa
Valores nominais conforme o Manual do Usuário do Titan 6M (MAN.07.09.047.REC.00.5.A). Configurações e acessórios podem variar conforme a proposta comercial e o escopo contratado.
